la conception du réseau peut être très différente, suivant l’emplacement disponible et le type d’exploitation désirée. Il tient également compte du moyen de gestion envisagé, des aptitudes techniques et manuelles du modéliste ainsi que du budget envisagé.
Une grande gare de passage réunissant un circuit double voie et une voie unique avec sa petite gare de passage et sa voie d’évitement, le tout agrémenté d’un faisceau de 5à6 voies cachées font une bonne base pour un réseau.
suivant le type de réseau (grandes lignes ou tortillard économique) et la place disponible, définir :
Valeurs idéales pour les grandes lignes en modélisme HO

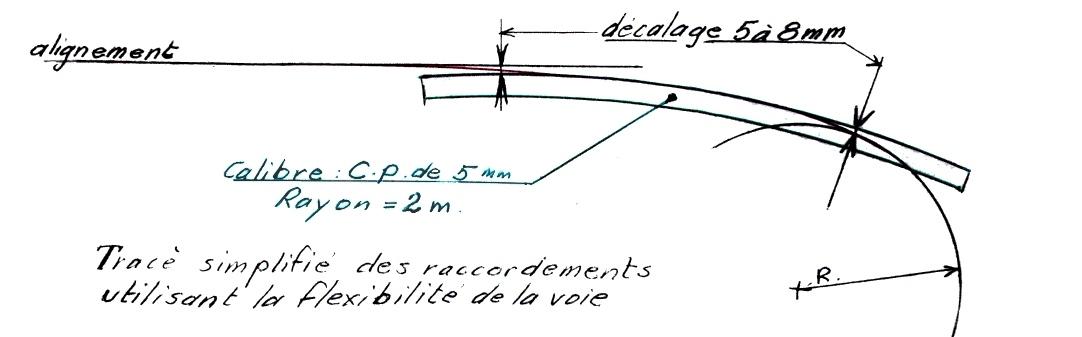

Ils sont théoriquement paraboliques, mais il est possible de tricher, l’essentiel étant que les courbes soient harmonieuses et que l’on ne décèle pas les variations de rayons et les points de tangence.
Avant une aiguille, à l’entrée d’un tunnel ou d’un viaduc il y a généralement en protection un signal d’arrêt. En tenir compte lors du tracé des voies et du découpage des cantons.

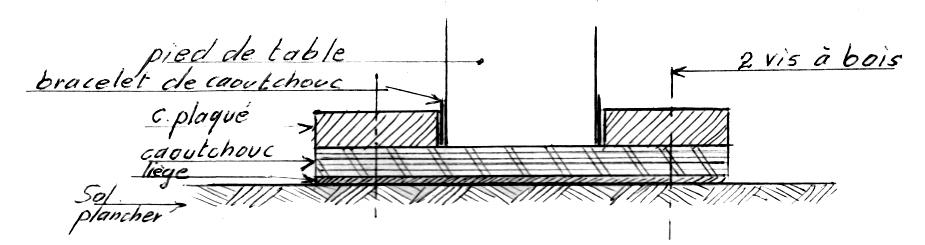

si la maquette est située sur une partie habitable de la maison, isoler tous les pieds de la table du sol, en intercalant du caoutchouc (10 mm) et du liège (4 à 5 mm).
Il est souhaitable que la « table » soit robuste et supporte deux personnes côte à côte.
Prévoir des goussets ou entretoises (pour que l’ensemble ne s’incline pas d’un côté ou de l’autre) sans pour autant entraver l’accessibilité sous toute la maquette.
Penser déjà à l’emplacement des organes de commande et au mode d’exploitation (T.C.O., transfo, micro-ordinateur…).
Tenir compte des ouvertures réservées, pour accéder aux voies cachées, (c’est souvent là que « ça » déraille), les traverses et longerons supportant la « table » ne doivent pas en restreindre l’accès, toujours trop petit (d’où l’utilité d’établir un plan précis avant de commencer la construction).
Prévoir le passage des câbles sous les voies (ménager des ouvertures dans les supports de voies).

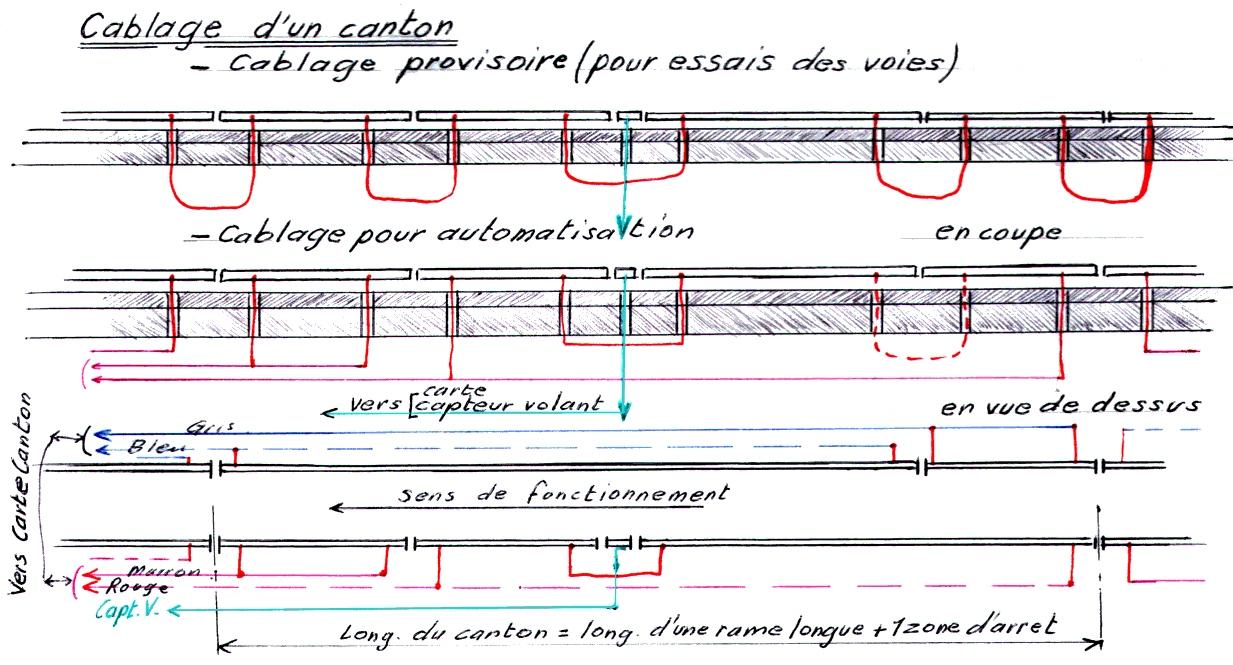

Pour utiliser J.A.O. le câblage peut être totalement prévu à la construction (pas de modification de câblage pour les changement d’exploitation) donc facile à prévoir.
Si les moteurs d’aiguilles sont encastrés dans les supports de voies
Faire en sorte que l’ouverture pratiquée dans la table n’affaiblisse pas trop sa solidité.
Ne pas oublier que la dilatation des rails n’est pas négligeable en modèle réduit, compter 0,1mm par mètre et par degré, soit, pour une variation de 20° pour 10m on aura 20mm de dilatation ou de rétreint ce qui peut occasionner de très gros dégâts, (soit les joints sont trop larges soit la voie prend une forme catastrophique).
L’axe de la voie, en tenant compte de la géométrie des appareils, est tracé avec précision sur le support.
Ajuster la voie, en décalant les éclisses non isolées, mais en positionnant les éclisses isolantes à leur place, entre les appareils déjà positionnés.
Maintenir l’ensemble avec des pointes sans tête de 35mm de long et 0,9mm de diamètre (magasins E. Leclerc).
Soulever par tronçon, avec des cales, badigeonner de colle à bois (blanche) glisser les deux bandes de liège formant le ballast. Laisser sécher en maintenant la voie bien en appui sur le ballast (boites de tisanes remplies de sable).
Après séchage (24h) soulever à nouveau la voie, badigeonner la colle à bois sur le ballast (très généreusement) remettre la voie en appui, saupoudrer de granulés de liège abondamment, tasser celui-ci entre les traverses à la main et avec un vieux gros pinceau (l’excédent sera retiré, après séchage (24h), avec un aspirateur à main, rechargeable, réservé à cet usage). Le granulé récupéré sera réutilisé après tamisage.

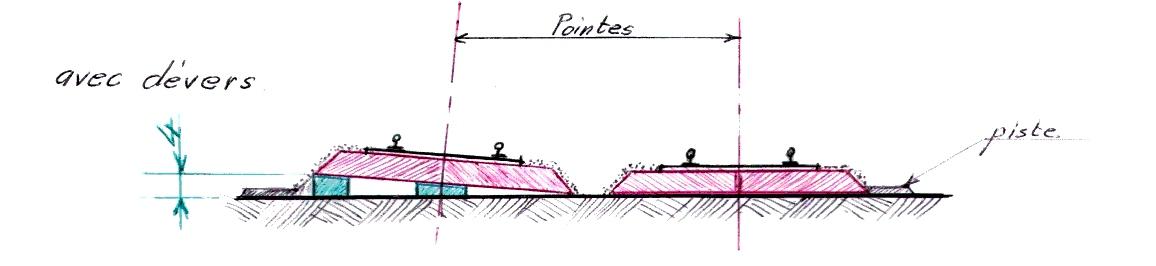

En pleine voie, le dévers peut être réalisé lors de la pose du ballast en intercalant dessous des baguettes de peuplier ou de balsa d’épaisseur adaptée (la valeur du dévers, pris sur les rails, ne doit pas excéder 2mm).
A l’entrée des courbes, le dévers doit être très progressif (proportionnel au rayon de la courbe parabolique en réalité).
Après séchage complet retirer les pointes (très cassantes) qui seront remises en état pour un nouvel emploi.
Aucun dévers n’est à prévoir dans les zones où sont implantés des appareils de voie (gares, dépôts etc).
