Analyse fonctionnelle des systèmes automatisés

Structuration verticale des systèmes automatisés

Rappel:

Un système ou élément de système de production a pour but d’apporter une valeur ajoutée à la matière d'œuvre dans un contexte donné.



En partant de matériaux, pièces, sous-ensembles, il élabore des produits de valeur supérieure et qui peuvent être:

Exemple:

Unité de perçage.


Concept de tâche

Une machine automatisée est conçue pour réaliser une ou plusieurs tâches.

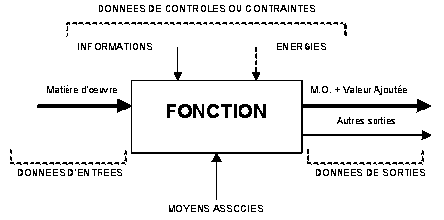

Chaque tâche peut être définie par:

  • Sa fonction,

  • Les flux associés,

  • Ses contraintes,

  • Les moyens associés à une tâche.

EXEMPLE:

Décomposition d’une tâche en sous-tâches

Chaque tâche peut être décomposée en sous-tâches, qui elles-mêmes peuvent être décomposées jusqu’à des tâches élémentaires.

EXEMPLE:

Unité de perçage

Fonctions principales d’un système automatisé

Chaque système automatisé comporte deux parties:

Fonctions et relations internes au système

Communiquer Pupitre (dialogue) Unité de traitement Capteurs Pré-actionneurs

  • Fonctions ACQUERIR LES INFORMATIONS

Retour au schéma

C’est la fonction qui permet de renseigner la partie commande sur l’état des actionneurs de la partie opérative. Elle est assurée par les capteurs.

Unité de perçage: Les capteurs machine renseignent la Partie Commande (P.C.) sur la position des actionneurs.

  • Fonctions TRAITER LES INFORMATIONS

Retour au schéma

C’est la fonction qui permet à la partie commande de générer les signaux de commande envoyés à la partie opérative.

L’unité de traitement reçoit des informations des capteurs et envoie des signaux à la Partie Opérative (P.O.) ou au pupitre.

  • Fonctions COMMANDER LA PUISSANCE

Retour au schéma

C’est la fonction qui permet à la partie opérative de recevoir les ordres émis par la partie commande. Elle est assurée par les pré-actionneurs.

Les pré-actionneurs reçoivent des ordre de l’unité de traitement et les transmettent aux actionneurs.

Relations entre le système et son environnement

  • Fonctions DIALOGUER

Retour au schéma

C’est la fonction qui permet à la partie commande et à la partie opérative de:

Elle est assurée par le pupitre.

Unité de perçage: Le pupitre reçoit des consignes de l’opérateur (capteurs manuels) ou envoie des informations vers l’opérateur (voyants, écrans, afficheurs...).

  • Fonctions COMMUNIQUER

Retour au schéma

C’est la fonction qui permet à la partie commande de communiquer avec les autres partie commande.

Unité de perçage: Communication éventuelle avec la Partie Commande (P.C.) d’un bras manipulateur chargeur, déchargeur de pièces.
